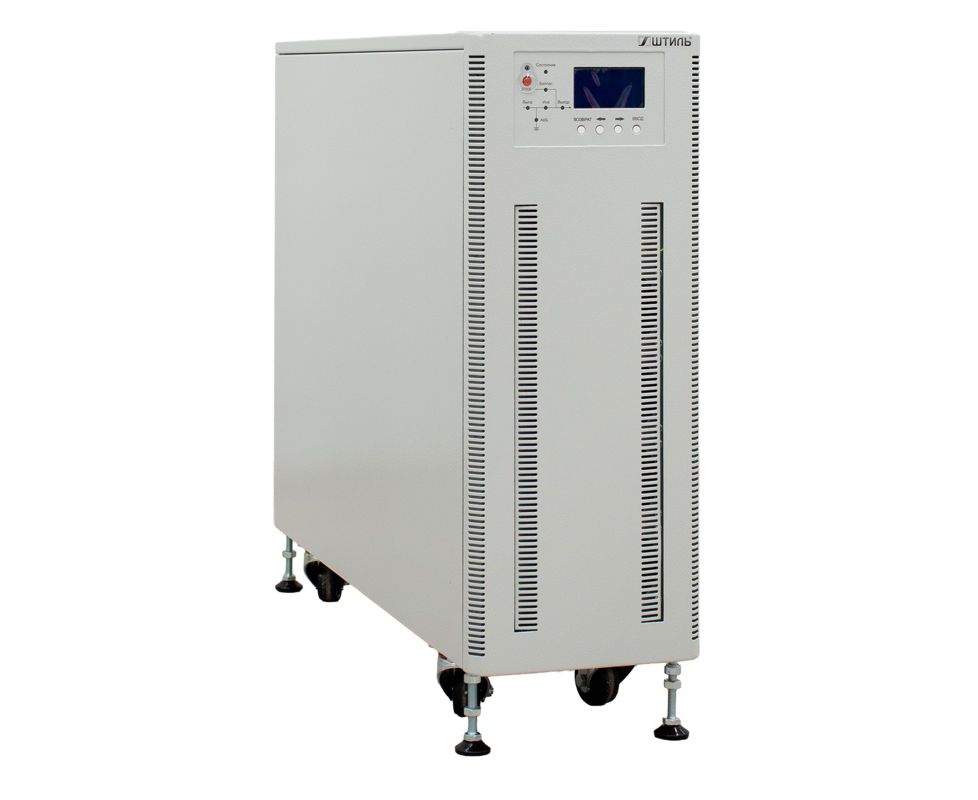

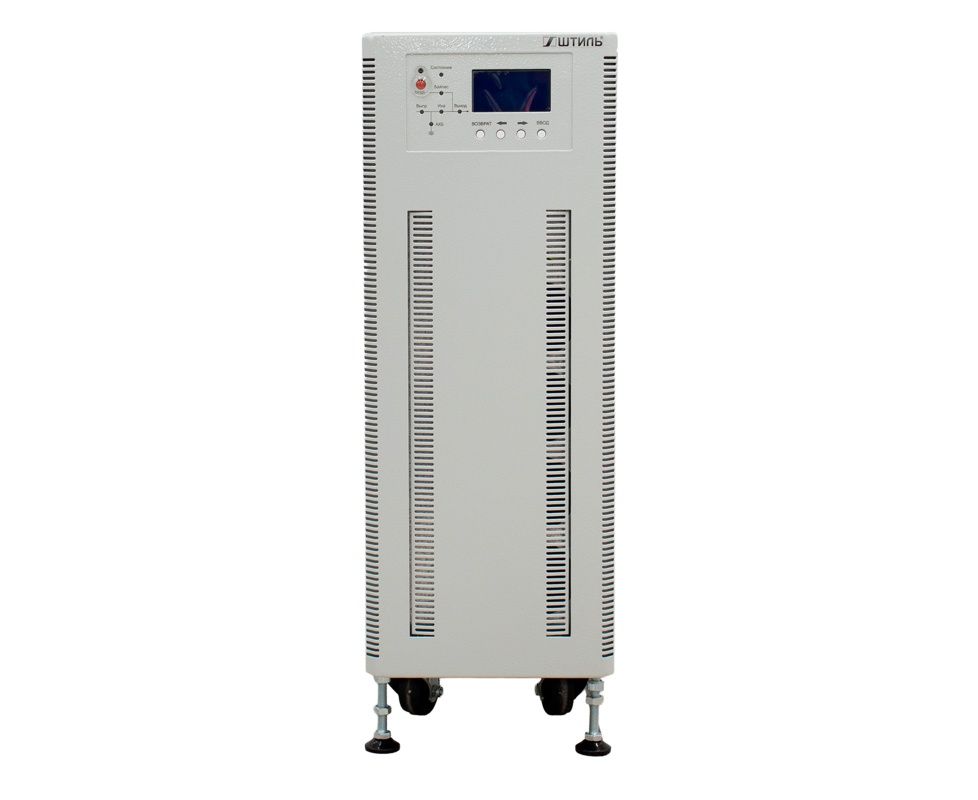

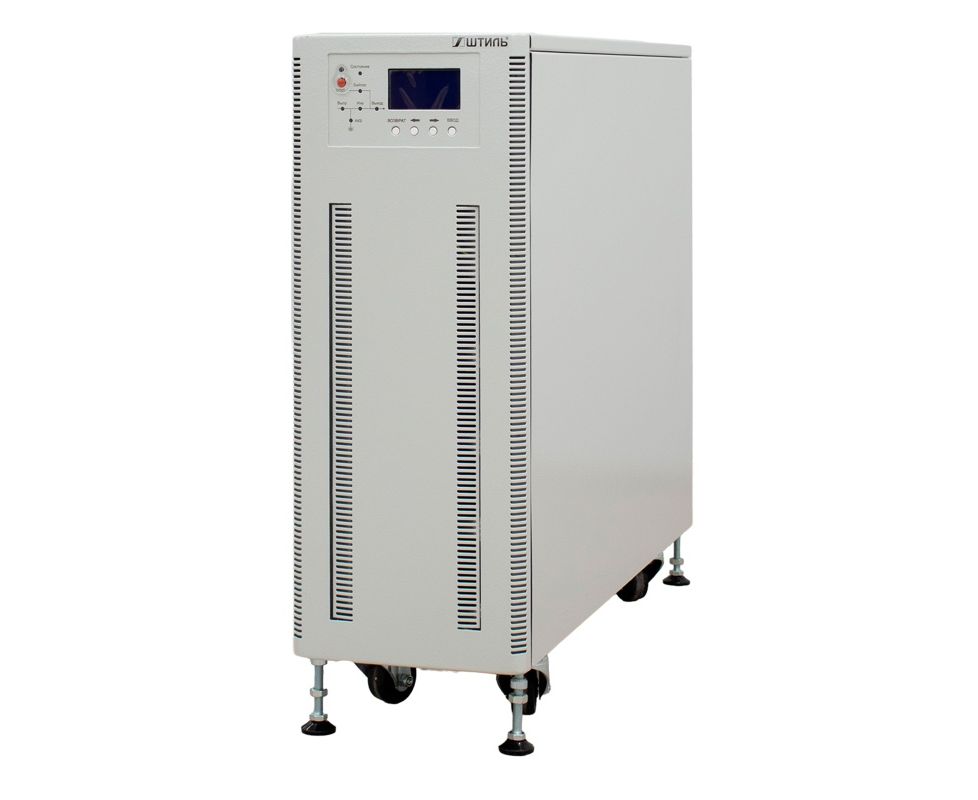

ИБП Штиль ST33010S 9000Вт 10000ВА серый

Общие:

Число фаз

3 в 3

Активная мощность, кВт

9

Полная мощность, кВА

10

Топология

on-line (с двойным преобразованием)

Форм-фактор

напольный

Входные характеристики:

Максимальный входной ток одной фазы, А

18

Предельный диапазон фазного/линейного входного напряжения, В

130-275/228-478

Плавный пуск

да

Входной коэффициент мощности

0,99

Допустимый диапазон входной частоты, Гц

40-70

Номинальная входная частота, Гц

50/60

Допустимое отклонение нижней границы входного напряжения

в режиме ECO и для электронного байпаса, %

-10, -15, -20, -30, -40 (значение по умолчанию: -20)

Допустимое отклонение верхней границы входного напряжения

в режиме ECO и для электронного байпаса, %

+10, +15, +20, +25 (значение по умолчанию: +15)

Рабочий диапазон входного напряжения, В

304-478 при нагрузке 100%, 228-304 с ограничением выходной мощности

Номинальное входное напряжение, В

380/400/415

Совместимость с генератором

да

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Выходные характеристики:

Тип выходного напряжения

трехфазное

Максимальный выходной ток одной фазы, А

15

КПД в режиме работы от электросети, %

99

Крест-фактор

3:1

Коэффициент нелинейных искажений выходного напряжения, %

<1 при линейной нагрузке, <6 при нелинейной нагрузке

Номинальная выходная частота, Гц

50/60

Номинальное выходное напряжение, В

380/400/415 (трехфазное с общей нейтралью)

Форма выходного напряжения

чистая синусоида

Точность стабилизации выходного напряжения, %

±1,5 (0…100% несбалансированная нагрузка)

Выходной коэффициент мощности

0,9

Точность стабилизации выходной частоты (при работе от АБ), %

±0,1

Переходная характеристика

<5% для ступенчатой нагрузки (20%-80%-20%)

Время восстановления после переходного процесса

<30 мс для ступенчатой нагрузки (0%-100%-0%)

Перегрузочная способность (при работе в режиме on-line или от батарей)

110% - в течение 1 часа, 125% - в течение 10 минут, 150% - в течение 1 минуты, более 150% - в течение 200 мс

КПД в режиме on-line, %

95

КПД в автономном режиме, %

95

Время переключения в автономный режим из режима on-line, мс

0

Время переключения в автономный режим из режима ECO, мс переключение с синхронизацией:

0

Аккумуляторные батареи (АБ):

Срок службы АБ, лет

до 7 (в зависимости от условий эксплуатации)

Функционал управления АБ

калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда

Холодный старт

опция

Время заряда встроенных АБ, ч

не более 8 (до 90% емкости)

Емкость встроенных АБ, Ач

9

Количество встроенных АБ 12В, шт.

40

Номинальный ток по цепи АБ, А

20

Номинальная мощность заряда встроенного ЗУ

10% от мощности ИБП (диапазон выбора: 1-20%)

Термокомпенсация заряда АБ

настраивается в пределах от 0 до 5 мВ/0С/эл

Конечное напряжение разряда АБ, В/эл

1,65 (диапазон выбора: 1,6-1,75) с током разряда 0,6 С,

1,75 (диапазон выбора: 1,65-1,8) с током разряда 0,15 С

конечное напряжение разряда автоматически корректируется в зависимости от времени автономной работы

Напряжение выравнивания заряда АБ, В/эл

2,4 (диапазон выбора: 2,3-2,45)

Напряжение буферного заряда АБ, В/эл

2,25 (диапазон выбора: 2,2-2,35)

Номинальное напряжение АБ, В

480 (±240), диапазон одного плеча: 198~288

Тип АБ

герметичные, необслуживаемые, свинцово-кислотные

Наличие встроенных батарей

да

Панель управления и интерфейсы:

Интерфейс работы с ДГУ

да

Параллельная работа

до 6 шт. (опция)

«Сухие» контакты

да

RS-232

да

Функциональные клавиши

возврат, влево, вправо, ввод, EPO

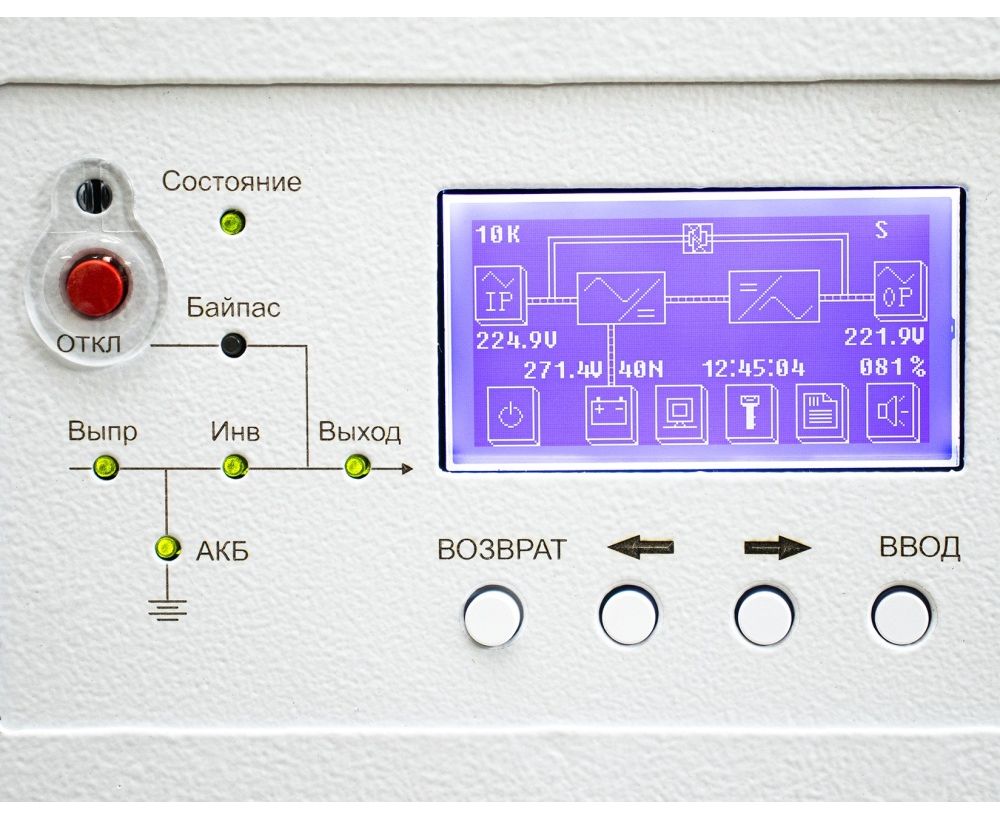

Светодиодный дисплей

индикатор выпрямителя (REC), индикатор аккумуляторов (BAT), индикатор питания в обход ИБП (BYP), индикатор инвертора (INV), индикатор нагрузки (OUTPUT), индикатор состояния (STATUS)

ЖК-дисплей

окно информации о системе, окно меню и текущей команды, окно событий

Ethernet

опция

RS-485

да

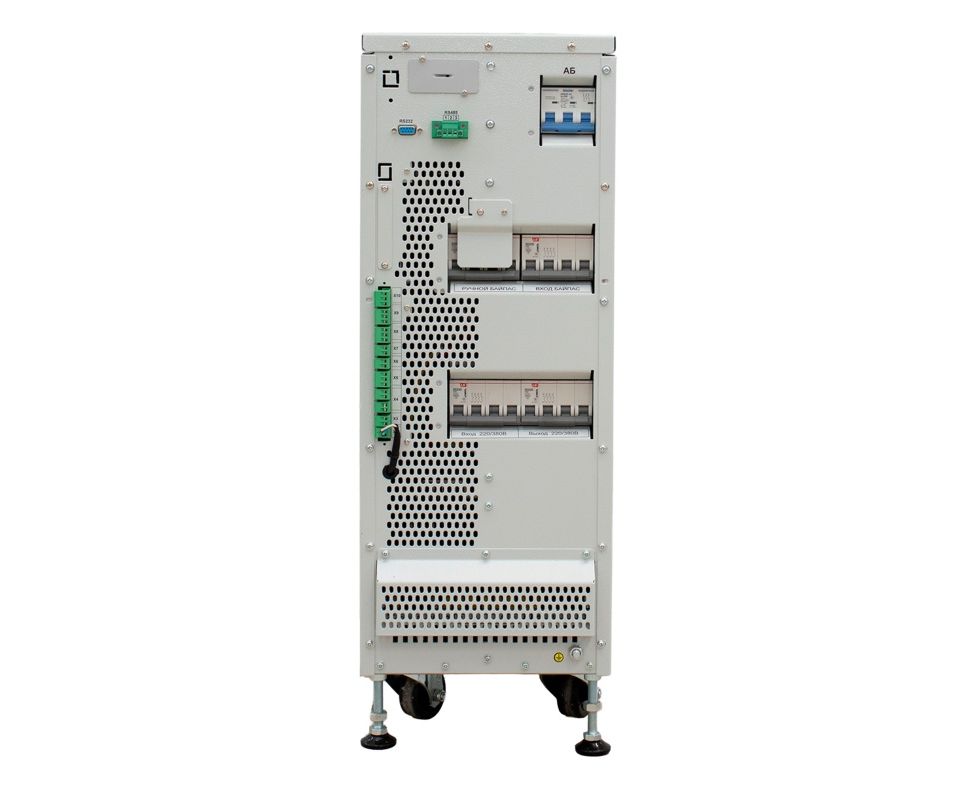

Подключение:

Расстояние от задней стенки до стены или другого оборудования не менее, мм

300

Завод кабелей

снизу

Входная сеть

болты M5

Нагрузка (выходные разъёмы)

болты M5

Надежность и эксплуатационные характеристики:

Импульсное перенапряжение по входу, кВ

не более 2 длительностью не более 50 мс

Уровень шума (на расстоянии 1 м), дБ

58 - при нагрузке 100%, 55 - при нагрузке 45%

Установка

в помещении

Диапазон рабочей температуры, °С

от 0 до +40 (срок службы АБ снижается вдвое на каждые 10 С° превышения температуры свыше 20 С°)

Диапазон температуры хранения, °С

от -40 до +70

Тип охлаждения принудительное (вентиляторное)

Относительная влажность, %

от 0 до 95 (без конденсата)

Рабочая высота, м

до 3000 м над уровнем моря

Степень защиты от пыли и влаги

IP20

Срок службы, лет

не менее 12

Механические характеристики:

Габаритные размеры ВхШхГ (без упаковки), мм

715х250х865

Масса, кг

132

Цвет корпуса

серый
